Suivi de l'ISS avec un téléscope motorisé de type "GoTo"

Message par Rémy LOMENEDE »

J'utile le logiciel de chez Space-Track.org

Vue Globale.
°°°Image


Ce logiciel est en capacité de :
  1. Choisir le "Protocol de liaison" ("Telescope Interface") avec divers télescope de type "GoTo"
  2. Recevoir le fichier de type TLE (Two Line Element). Voir le sujet: TLE
  3. Reformater le fichier TLE en données "data" lisible par le calculateur. (Voir image K ci-dessous)
  4. Calculer la géolocalisation de l'ISS en coordonnées :
    1. Azimuth (Azimute) / Elevation (Elévation)
    2. Latitude / Longitude
    3. R.A. (Right Ascention) (Ascention Droite R.A) / Dec (Declinaison) (Déclinaison)
  5. Calculer la géolocalisation de l'observateur.
    1. Atitude par rapport au niveau de la mer (pour déterminer la visibilité par rapport à l'horizon terrestre.
    2. Latitude / Longitude
    3. Décalage horaire par rapport au méridien de Greenwich. UTC (Universal Time Central)
  6. Calculer si l'ISS est :
    1. Sun (éclairé par le soleil).
    2. Eclipsed (éclipsé) ---> (dans l'ombre de la terre).
  7. Calculer si l'ISS est:
    1. Sous l'horizon (Below the horizon).
    2. Dessus l'horizon (xxxxx)
  8. Transmettre les "data" issue du calcul au système "GoTo" qui va doser les fréquences de pulsations électrique aux moteurs en "élévation" et "azimute" via une liaison type RS232 :
    1. Côté Ordinateur Dsub9.
    2. Côté télescope RJ9 (4 fils).
    3. câble téléphonique.
  9. Choisir le port de communication "COM" de l'ordinateur qui est disponible. (Les ordinateurs récents non plus de port COM, il faut un adaptateur USB) puis établir la liaison "Connect".
  10. Choisir la méthode de suivi "Tracking Methode"
    1. Continu ---> Flux permanent de régénération des coordonnées céleste. c"est celle que je préfère car l'ISS file trop vite a 27000 Km/h.
    2. Par saut (Leap Frog)---> flux par intermittence.(saut de grenouille)
  11. Laisser la possibilité d'effectuer des recadrages.

1) Image

2) Image

3) Image

4) Image °°°6.A °°°Image°°°6.B°°°Image°°°7.A°°°Image°°°7.B°°°Image

5) Image

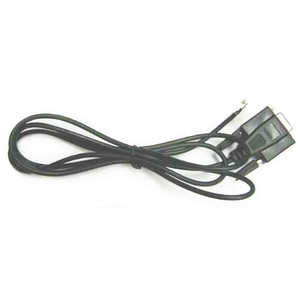

8.A) Côté Ordinateur Dsub9 . Image . Image

8.B) Côté Télescope RJ9. Image s'enclenche dans le port type RJ9 femelle nommé RS232.

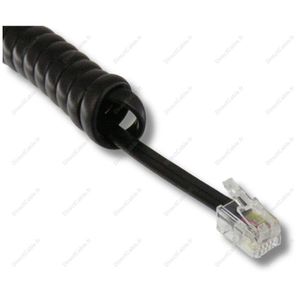

8.C Cordon de liaison téléphonique. Image

9) Choix de port "COM" et bouton de "Connexion" Image . 10) Méthode de suivi Image

Lettre K en data informatique . Image Oscillogramme de la transmission du caractère K (01001011), avec un bit de départ et un bit d'arrêt.

Avatar du membre
Rémy LOMENEDE
Administrateur du site
Messages : 94
Enregistré le : 14 avr. 2020 17:46
Localisation : Nantes
Contact :

Plus de détails

Message par Rémy LOMENEDE »

Procédure d'acquisition du fichier TLE: "Download TLE" Image

Via l'ouverture de la commande Windows: "Invite de commandes" ainsi le calcul est dans le noyau du système et fonctionne en priorité haute.
(le moindre retard dans le flux de Data, le suivi prend du retard et l'objet visé sort du champ de la caméra).

Image Admin Astrophil.fr
